顧靜楠

江蘇安科瑞電器制造有限公司  江蘇江陰

    本文通過對上海汽車城酒店應急照明和疏散指示系統項目的介紹，闡述安科瑞A100應急照明和疏散指示系統在高層酒店中的組網架構與實際應用，展現其功能及其重要意義。

1、上海汽車城酒店項目介紹：

    酒店位于上海市國際汽車城核心區，北側緊鄰地鐵11號線上海汽車城站出口，南鄰上海市排名靠前的城市公園和穎奕高爾夫球場，靠近鐵路滬寧線、滬杭外環線，距虹橋大型樞紐約20分鐘車程。
    單體建筑面積6.2萬平方米，建筑高度156米，建筑層數37層。

2、用戶需求：
    本項目是高層酒店，要求應急照明和疏散指示系統對本建筑內的消防燈具的狀態進行實時監控，及時的提醒值班人員對其異常問題進行跟進處理；當火災發生的時候，消防應急照明和疏散指示系統具有智能動態導光功能，系統根據火災報警聯動信號及災情現場的具體情況通過計算機選擇一條好的逃生路，再通過改變標志燈的箭頭方向為逃生人員提供更有效的疏散逃生路。
    安科瑞A100消防應急照明和疏散指示系統是集中電源集中控制方式。燈具采用DC36V安全電壓供電，有效保證系統的穩定性和安全性。目前主要廣泛應用于機場、軌道交通、隧道、客運樞紐、醫院、學校、體育館、展覽館、酒店、商業樓盤等場所。

3、參考標準
GB17945-2010 《消防應急你照明和疏散指示系統》
GB50116-2013 《火災自動報警系統設計規范》
GB50016-2014 《建筑設計防火規范》

4、系統結構組成：
    A100消防應急照明與疏散指示系統由控制器（主機）、集中電源（供電）、分配電裝置（分機）、和燈具（疏散指示燈具、應急照明燈）等幾部分組成。
    控制器是消防應急照明和疏散指示系統的系統主機。控制器與火災自動報警系統主機聯動，在火災發生時，根據探測的火源發生點及煙霧蔓延方向，智能的控制指示燈的開關。控制器通過總線網絡實時監控各個終端，在險情發生時，自動將信息指令發布到每個終端，終端收到指令之后開始工作，如頻閃、變向、開、滅燈等工作，實時指示安全的疏散路線。
    集中電源是安裝在建筑物內的備用集中式應急電源裝置。當建筑物發生火災、事故或其他緊急情況時，應急電源可以為消防標志燈、照明燈提供應急供電，保證消防應急照明和疏散指示正常工作。
    分配電裝置將應急電源箱的電分配給燈具，并提供燈具與控制器之間通訊的橋梁作用。
    消防應急照明燈為人員疏散逃生提供照明。其安裝方式有壁掛式、吸頂式、嵌頂式。
    疏散應急標志燈具為人員疏散逃生指引方向。其安裝方式有壁掛式、吊掛式、地埋式。

    本項目由4~37層高層酒店、3層裙樓以及2層地下室組成。
    下圖是我公司消防應急照明和疏散指示系統在此項目上的設備配置統計：

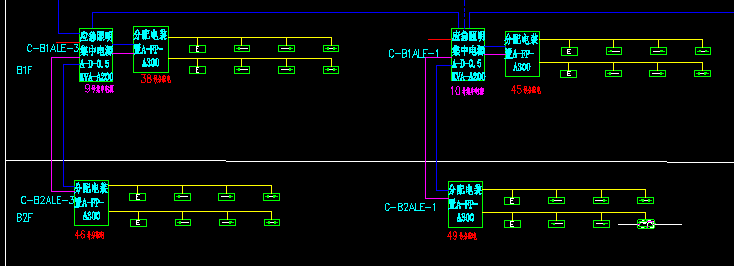

    4.1現場部分系統圖：（注：通過預埋CAN總線線，將各電井中的集中電源與分配電裝置連接至消防控制中心）


裙樓部分設備


地下室部分設備①

地下室部分設備②

4~9層部分設備

10~5層部分設備

16~21層部分設備

22~37層部分設備

    4.2現場系統安裝圖片

5、系統組網如下：

6、現場應用產品介紹：
    6.1設備介紹

    6.2 燈具介紹

7、系統功能：

系統運行主界面

    包含工具欄、平面展示、圖層列表、狀態欄，可以直觀的監控設備的運行狀態，并根據狀態欄的顯示的內容直接切換至故障具體位置

日志信息界面

    日志信息記錄歷史操作、故障信息，可按照日期搜索查詢

設備定義界面

    該界面添加現場安裝的設備與燈具，

設備界面

    設備列表可以查看所有設備與燈具狀態與數量

管理界面

    主要由應急啟動、應急停止與手動火警組成應急啟動啟動與停止用來測試設備應急功能是否正常，手動火警測試在具體著火點下系統的啟動情況。

布局定義界面

    該界面可將已經添加的設備、燈具放置在導入CAD平面圖上。

8、結束語：
    我公司生產的A100消防應急照明和疏散指示系統通過在本高層酒店項目的應運，充分展現了在高層建筑、多點位建筑的組網中簡單、靈活、穩定、低成本的優勢。安科瑞電氣著力打造各類火災安防系統的產品，在滿足國家行業標準要求的前提下，為各類建筑提供智能、有效、節能、廉價的消防方案與消防產品，為防火減災、保障人民生命財產安全方面盡一份力！
